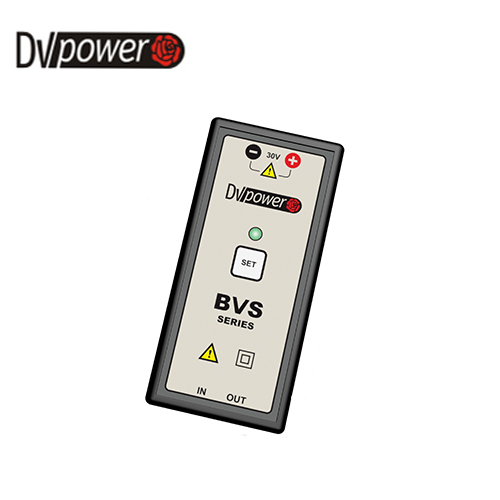

 배터리 전압 감시기 BVS 시리즈 |
| 용량 테스트 중 자동 스트링 및 셀 전압, 스트링 전류 및 주변 온도 및 셀 온도 측정 |
검출 및 실패 셀 알림 |
| 셀 온도 측정 |
BVS, BVS-4(4셀당 1개 모듈)의 두가지 모델 |
|
|
|
|
 |
|
|
|
|
|

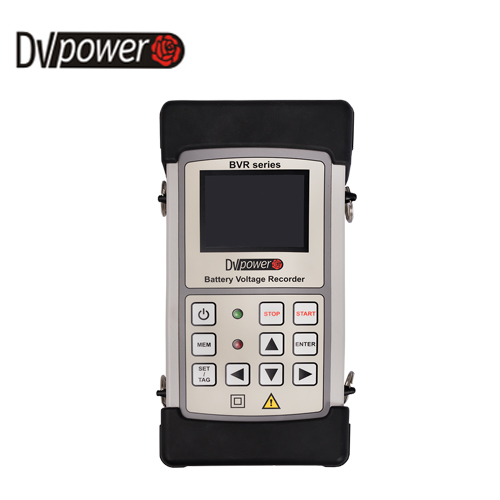

| 배터리 전압 레코더 BVR22 |
| 최대 전압 측정 범위 : +/- 600V |
1초 이내에 셀/스트링(부동) 전압을 자동으로 측정, 타임 스탬프 및 저장 |
| 전류 클램프를 이용한 전류 측정 |
셀 및 주변 온도 측정 |
| 스트링 전압과 방전 전류를 동시에 측정하여 전체 배터리 방전 테스트를 수행 |
|
|
|
| |
|
|
|
|
|

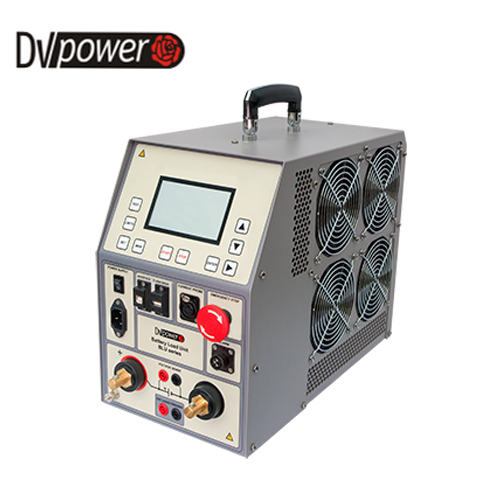

| 배터리 부하장치 BLU-A & BLU-T |
| 방전 전력 : 최대 28.4kW |
전압 측정 범위 : 0.9 ~ 500V DC |
| 방전 전류 : 최대 350A DC |
BXL 추가 부하 장치를 사용하여 대형 뱅크 확장 가능 |
| 단일 납축전지, 리튬이온, 니켈 카드뮴 전지의 방전 테스트 |
|
|
|
| |
|
|
|
|
|

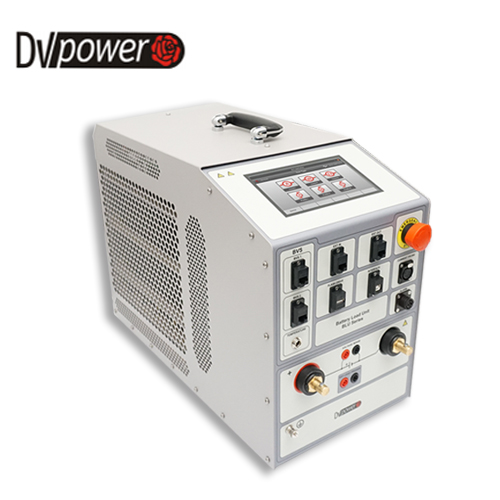

| 배터리 부하시험장치 BLU-C 시리즈 |
| 작동 전압 범위 : 5.25 ~ 800V DC |
방전 전류 : 최대 300A DC |
| 방전 전력 : 최대 42.0kW |
7인치 터치 스크린 디스플레이 |
| BXL 추가 부하 장치를 사용하여 대형 뱅크를 쉽게 확장 가능 |
서비스 중 배터리 테스트 가능 |
| 전원 공급이 중단된 경우 테스트 재개 (데이터 손실 없음) |
|
| |
|
|
|
|
|

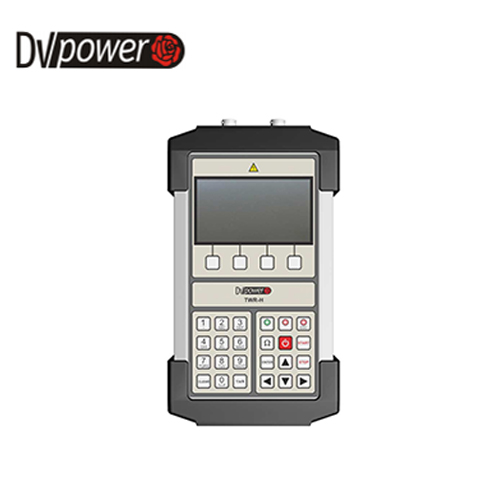

| 휴대용 권선비 및 권선 저항 테스터 TWR-H |
| 권선비, 권선 저항 및 감자의 3가지 테스트를 수행합니다. |
최대 40V AC의 단상 테스트 전압 |
| 2개의 DC 전류 소스 |
변압기 HV측 최대 2A DC 시험 전류 |
| 변압기 LV측 최대 10A DC 시험 전류 |
배터리 구동 : 충전식 리튬 이온, 14.8V, 2.9Ah |
|
|
| |
|
|
|
|
|

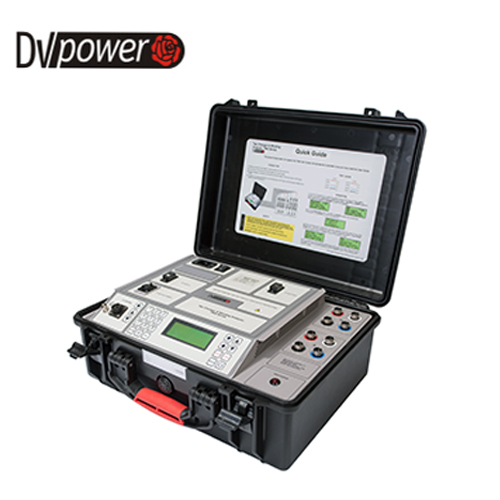

| 3상 변압기 권선 저항계 TWA Standard 시리즈 |
| 단일 테스트에서 수행된 모든 6개 권선의 모든 탭 위치에 대한 저항 측정 |
True 3상 부하시 탭 체인저 동적 저항 측정 |
| 초고속 측정, 1단계 케이블 설정 |
신속한 자동 탈자기화 |
| 완전 자동화된 테스트 모드 |
대형 10.1인치 또는 7인치 그래픽 터치 스크린 디스플레이 |
| 온도 측정 채널 |
|
| |
|
|
|
|
|
| 3상 변압기 권선 저항계 TWA Advanced 시리즈 |
| 교체 가능한 테스트 리드와 3상 권선 비율 분석기 |
최대 500V AC의 단상 테스트 전압 |
| 0.03%의 최고의 권선비 정확도 |
대형 10.1인치 또는 7인치 그래픽 터치 스크린 디스플레이 |
| 용량성 전압 변압기 테스트를 위해 CVT20으로 최대 5kV AC까지 시험 |
자동 벡터 그룹 감지 |
| 내장 탭 체인지 제어 장치 |
|
| |
|
|
|
|
|

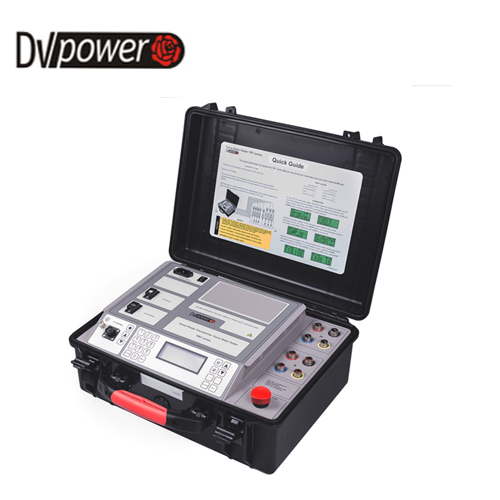

| 변압기 권선비 테스터 TRT Standard 시리즈 |
| 교체 가능한 테스트 리드와 3상 권선 비율 분석기 |
1~250V AC 테스트 전압 |
| 단상 테스트 전압 |
True 3상 테스트 전압 |
| 권선비 최고 정확도 0.03% |
자동 벡터군 검출 |
| 탭 체인저 컨트롤러 유닛 내장 |
|
| |
|
|
|
|
|

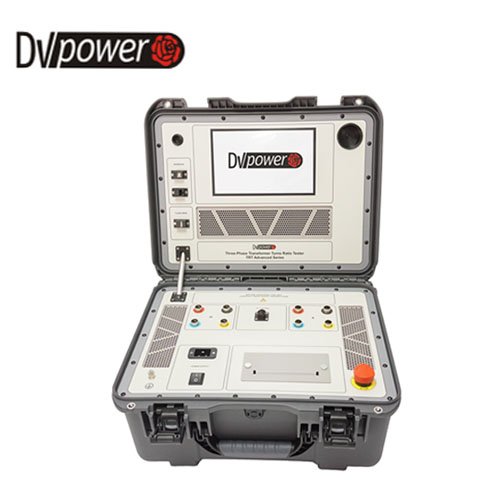

| 변압기 권선비 테스터 TRT Advanced 시리즈 |
| 교체 가능한 테스트 리드와 3상 권선 비율 분석기 TRT Advanced 시리즈 |
최대 500V AC의 단상 테스트 전압 |
| 0.03%의 최고의 권선비 정확도 |
대형 10.1인치 또는 7인치 그래픽 터치 스크린 디스플레이 |
| 용량성 전압 변압기 테스트를 위해 CVT20으로 최대 5kV AC까지 시험 |
자동 백터 그룹 감지 |
| 내장 탭 체인저 제어장치 |
|
| |
|
|
|
|
|

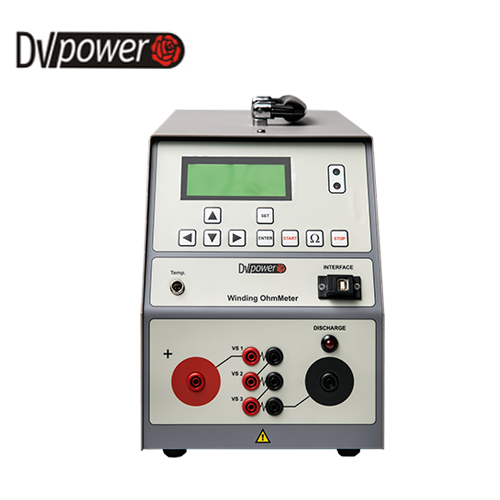

| 탭 체인저 분석기 및 권선 저항계 RMO-TW 시리즈 |
| 테스트 전류 : 5mA ~ 50A DC |
3개의 저항 측정 채널 |
| 1개의 온도 측정 채널 |
부하시 탭 체인저 검증 |
| Heat Run Test를 위한 자동 저항 측정 |
빠른 자동 감자 |
| 정확도 : 0.1%rdg + 0.1% F.S |
자동 방전 회로 |
| |
|
|
|
|
|

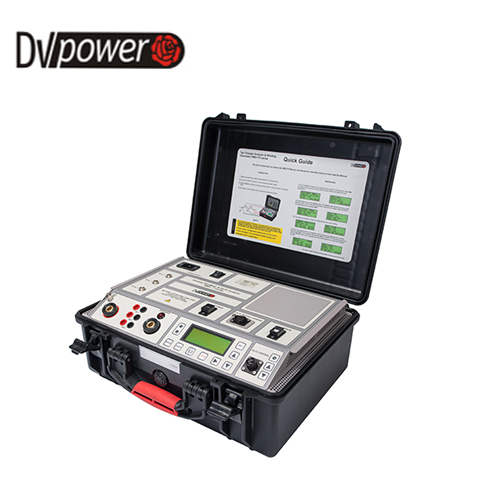

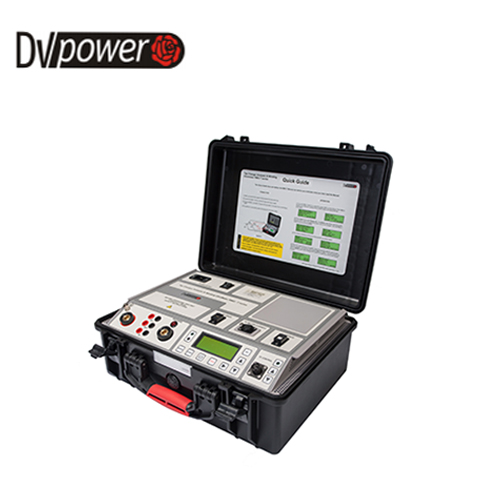

| 탭 체인저 분석기 및 권선 저항계 RMO-TT 시리즈 |
| 부하시 탭 체인저 동적 저항 측정 |
3개의 저항 측정 채널 |
| 4개의 온도 측정 채널 |
진동 측정 |
| Heat Run Test 용 자동 저항/온도 측정 |
빠른 자동 감자 |
| 탭 체인저 모터 전류 모니터링 채널 |
자동 방전 회로 |
| |
|
|
|
|
|
|
|
|
|
|

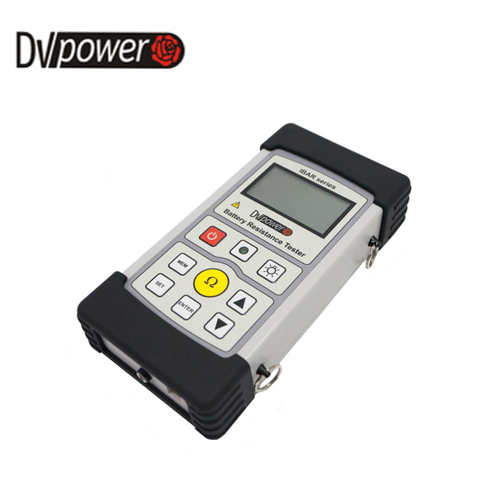

| 배터리 내부 저항 테스터 IBAR |
| 핸드 헬드 및 경량 설치 |
배터리 저항 측정 범위 : 0~5 ohm |
| 전압 측정 범위 : +/- 60V |
오프라인 배터리 측정(충전기와 부하에서 분리된 배터리) |
| 배터리 상태를 신속하게 평가 / 내부 저항 측정 및 배터리 추세 |
저항 범위 자동 감지를 위한 자동 범위 모드 |
| 서비스 중 배터리 테스트 가능 |
|
| |
|
|
|
|
|

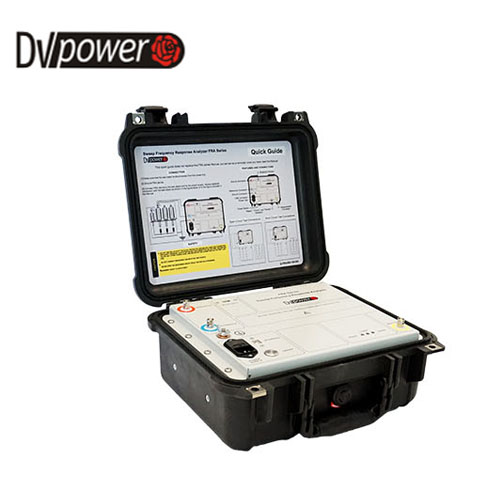

| 기계적 변형 진단기 FRA500 |
| 스위프 주파수 범위 : 0.1Hz ~ 25MHz |
동적 범위 : >150dB |
| 인터페이스 : USB 및 블루투스 |
배터리 백업(옵션) : 12V, 7Ah(4시간 작동) |
| 20초 미만의 일반적인 스위프 시간 |
노이즈가 심한 환경에서의 우수한 주파수 응답 |
| 스위프 당 샘플 포인트 : 기본 1,046포인트, 총 32,000 포인트 |
C57.149-2012 및 DL/T 911-2004 표준 |
| |
|
|
|
|
|

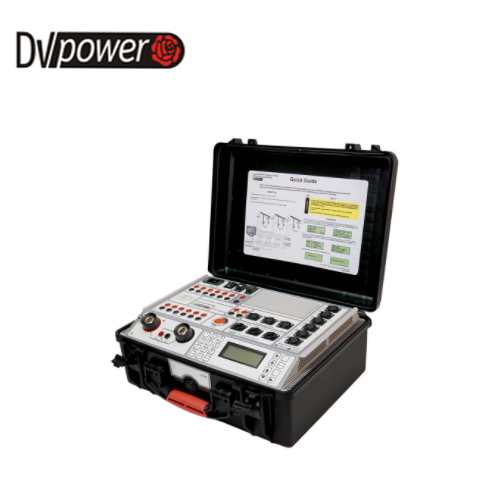

| 회로 차단기 분석기 CAT Advanced Series |
| 최대 12개 (상당 4개의 차단) 메인 및 Pre-insertion resistors 접점의 동시 타이밍 측정 |
회로 차단기 극간 동기화(동시성) 평가 |
| 보조 접점 타이밍 측정 |
6개 코일에 대한 코일 전류 동시 측정 |
| 동적 저항 측정 |
Moving parts의 변위, 감쇠시간 및 평균 속도 측정 |
|
|
| |
|
|
|
