RSE300/600
적외선 분해능 : 320X240 / 640X480
온도 측정 범위 : -10~+1200°C
최소초점거리 : 15cm
MultiSharp Focus
보증기간 2년

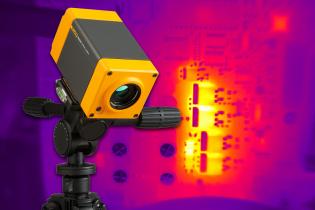

거치형 열화상카메라
적외선을 통해 육안으로는 보지 못했던 요소를 확인해야 할 때가 있습니다.

최초의 전체 방사성 설치형 열화상 카메라군인 RSE 시리즈를 소개합니다. MATLAB 및 LabView를 위한 소프트웨어 플러그인과 고급 기능을 갖춘 도구는 지속적인 스트리밍과 적외선 데이터 분석에 가장 적합합니다.

RSE300은 연구, 과학 및 공학 요구에 맞게 설계되어 워크스테이션에 장착하여 테스트 및 품질 보증 절차를 향상시키십시오. 컴퓨터에 데이터를 초당 60프레임으로 스트림하여 SmartView 테스크톱 소프트웨어에서 영상을 프레임 단위로 원격 분석하고 극미한 온도 변화를 모니터할 수 있습니다. 원격 분석, 근접 촬영 세부 사항 확인 등 다른 응용 목적을 위한 추가 렌즈 옵션 사항으로 시청 경험을 향상시킬 수 있습니다.



열을 육안으로만 확인하려 하지 마십시오. 스트림하여 측정하고 분석도 해야 합니다.

MATLAB 및 LabVIEW를 위한 플러그인을 갖추 RSE 열화상 카메라는 테스트 및 개발에 가장 적합합니다. 쉴새 없이 제조 데이터를 모니터하고 아카이빙 프로세스 할 때보다 직관적이고 강력한 분석 소프트웨어를 찾고 계십니까? Fluke Process Instrument의 ThermoView 시리즈를 추천합니다.



특징
  • MATLAB 및 LabVIEW 소프트웨어 호환성 덕분에 사용자가 열화상 데이터, 이미지 및 비디오를 통합해 R&D 분석 지원 가능
  • 320 X 240 (RSE300), 640X480 (RSE600) 해상도
  • 옵션 사항인 스마트렌즈 (2x 및 4x 망원 및 광각)로 필요한 상세 정보를 확인하십시오.
  • SmartView 데스크톱 소프트웨어를 통해 이미지를 최적화하고 맞춤형 보고서를 생성하며 원하는 형식으로 이미지 내보내기 가능
  • Fluke Connect 시스템에 카메라를 무선 연결하여 쉽게 이미지 공유 및 편집 가능



사양

 주요 특징
표준 렌즈 사용 IFOV(공간 분해능)  1.85mRad
적외선 분해능  320x240(76,800픽셀)-RSE300  640x480(307,200픽셀)-RSE600
시야각  34°H x 25.5°V
최소 초점 거리  15cm
카메라 초점 옵션  SmartView  데스크톱 소프트웨어에서 초점이 조정됨
MultiSharp Focus  지원. 가깝든, 멀든 거리에 상관없이 시야각 전체에 걸쳐 초점을 맞춥니다.
IR-Fussion 기술  SmartView 데스크톱 소프트웨어에서 지원.
5가지 이미지 혼합 모드(AutoBlend 모드, PIP(Picture-in-Picture), IR/가시광선 경보, 전체 IR, 전체가시광선)가 열화상 이미지에 상세한 실화상 정보 제공
이미지/데이터 전송을 위한 인터페이스   카메라 데이터 포트 지원 : GigE Vision
열 감도(NETD)  30℃ 목표온도에서 0.0030℃ 이하(30mK) - RSE300 30℃ 목표온도에서 0.0040℃ 이하(40mK) - RSE600
필터모드 (NETD 개선)  지원
수준 및 범위  SmartView 데스크톱 소프트웨어에서 원활한 자동 및 수동 배율 조정
수동/자동 모드의 빠른 자동 전환  SmartView 데스크톱 소프트웨어에서 지원
수동 모드에서 빠른 자동 재조정  SmartView 데스크톱 소프트웨어에서 지원
최소 범위(수동모드)  SmartView 데스크톱 소프트웨어에서 0.1℃
최소 범위(자동 모드)  SmartView 데스크톱 소프트웨어에서 1.0℃ 미만
내장 디지털 카메라  5메가픽셀 산업용 성능
프레임 속도   60Hz 또는 9Hz 버전
디지털 줌  SmartView 데스크톱 소프트웨어에서 최대 16x 가변
 데이터 저장소 및 이미지 캡처
메모리 옵션  SmartView 데스크톱 소프트웨어에 연결하여 장치에 저장
이미지 캡처, 다시보기, 저장 메커니즘  SmartView 데스크톱 소프트웨어에서 이비지 캡처, 저장 및 분석
이미지 파일 형식  비방사성 파일(.bmp 또는 .jpeg) 또는 방사성 파일(.is2), 비방사성(.bmp, .jpg 및 .avi)은 분석 소프트웨어를 필요로 하지 않음
소프트웨어  SmartView 데스크톱 소프트웨어 - 전체 분석 및 보고 소프트웨어 MATLAB 및 LabVIEW 소프트웨어와 호환
SmartVIEW 데스크톱 소프트웨어의 내보내기 파일 형식  비트맵(.bmp), GIF, JPEG, PNG, TIFF
음성 설명  SmartView 데스크톱 소프트웨어에서 지원
IR PhotoNotes  SmartView 데스크톱 소프트웨어에서 지원
텍스트 주석  SmartView 데스크톱 소프트웨어에서 지원
비디오 녹화  SmartView 데스크톱 소프트웨어에서 방사성, 표준 비방사성 형식으로 내보내기 포함
파일 형식 비디오  SmartView 소프트웨어에서 비방사성(MPEG 인코딩 .AVI) 및 전체 방사성(.is3)
원격 디스플레이 보기  이더넷 케이블로 SmartView 데스크톱 소프트웨어와 연결하여 PC 또는 TV 모니터에서 카메라 디스플레이의 실시간 스트리밍 확인 지원
원격 제어 작동  SmartView 데스크톱 소프트웨어를 통해 지원
 온도 측정
온도 측정 범위(-10℃ 이하에서 보정하지 않음) -10℃ ~ +1200℃
정밀도  ±2℃ 또는 ± 2% (둘 중 큰 값)
AutoCapture  SmartView 데스크톱 소프트웨어에서 지원
반사 배경 온도 보정  SmartView 데스크톱 소프트웨어에서 지원
투과 보정  SmartView 데스크톱 소프트웨어에서 지원
색상 팔레트  데스크톱 소프트웨어의 IR-Fusion 기술을 통해 제공
표준 팔레트  8 : 아이언보우, 고대비, 황색, 반전 황색, 핫 메탈, 그레이스케일, 반전 그레이스케일
Ultra Contrast 팔레트  8 : 아이언보우 울트라, 파랑-빨강 울트라, 고대비 울트라, 황색 울트라, 반전 황색 울트라, 핫 메탈 울트라, 그레이스케일 울트라, 반전 그레이스케일 울트라
 주요특징
색상 경보(온도경보)  SmartView 데스크톱 소프트웨어에서 지원 - 고온, 저온 및 등온선(범위 내)
적외선 스펙트럼 대역  8㎛ ~ 14㎛ (장파)
작동 온도  -10℃ ~ +50℃
보관 시 온도  -20℃ ~ +50℃
상대 습도  10% ~ 95%, 비응축
중심 지점 열 측정  SmartView 데스크톱 소프트웨어에서 지원
지점 온도  SmartView 데스크톱 소프트웨어에서 지원 - 열점/냉점 마커
사용자 정의 가증 지점 마커  SmartView 데스크톱 소프트웨어의 제한 없는 사용자 정의 가능 지점 마커
센터 박스  데스크톱 소프트웨어의 최소-최대-평균 온도가 표시되는 확장-축소 가능한 측정 상자
전자기 호환성  EN61326-1 : 2013 IEC 61326-1 : 2013(산업)
US FCC  CFR 47, Part 15 Subpart B Class A
진동  IEC 60068-2-26(정현파 진동) : 3G; 11-200Hz, 3축
충격  IEC 60068-2-27(기계적 충격) : 50G ; 6ms, 3축
크기  8.3cm x 8.3cm x 16.5cm (HxWxL)
중량  1kg
외장 등급  IEC 60529 : IP67 (분진 및 제한적 침수 방지, 사방 물 분사에 대한 방수)
품질  2년 (표준), 보증기간 연장 가능
권장 교정 주기  2년 (정상적으로 작동하고 정상적으로 노후화가 진행된 경우)
지원 언어  체코어, 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 헝가리어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체, 스페인어, 스웨덴어, 중국어 번체, 터키어
