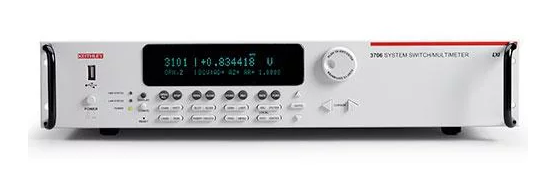

고성능 DMM이 포함되어 있는 모델 3706A 시스템 스위체에는 소형 2U 높이 엔클로저에 플러그 인 카드용 슬롯 6개가 장착되어 있으므로 채널 수가 중간 정도이거나 많은 적용 분야의 요구사항을 쉽게 충족할 수 있습니다. 메인 프레임은 완전히 로드하는 경우 최대 576개의 2선 멀티플렉서 채널을 지원할 수 있으므로 최고의 밀도가 보장되며 채널당 비용도 합리적입니다. 따라서 가정 내의 벤치에서나 랙에서나 동일한 성능을 제공하는 긴밀하게 통합된 스위치 및 측정 솔루션이 제공됩니다.
| 특징 |
장점 |
| 4개 구성 옵션 사용 가능 |
적용 분야에 필요한 최소한의 기능만 구매할 수 있습니다. DMM, 전면 패널 디스플레이 및 키 패드등을 필요시에만 구매하면 됩니다. |
| TSP®(임베디드 테스트 스크립트 프로세서) |
테스트 스크립트가 장비 자체에 내장되므로 PC 컨트롤러와 장비 간의 통신 지연을 방지하여 테스트 처리량을 크게 높일 수 있습니다. |
| TSP-Link® 마스터/슬레이브 연결 |
메인 프레임 간에 시스템을 쉽게 확장할 수 있습니다. 또한 시리즈 2600B SourceMeter SMU 장비와 같은 기타 TSP-링크 사용 가능 장비에도 연결할 수 있습니다. |
| 7½ Digits DMM(옵션)을 메인프레임 아날로그 백플레인에 연결 가능 |
각 카드 채널에서 멀티미터로의 고품질 신호 경로가 제공됩니다. |
| 내장된 웹 인터페이스 |
측정 결과에 빠르고 쉽게 제어 및 분석할 수 있습니다. |
| 3½ Digits에서 초당 14,000개 이상의 판독값을 메모리에 저장할 수 있는 DMM(옵션) |
처리량이 높은 구성 요소 테스트가 지원됩니다. |
| 전면 패널 USB 2.0 장치 포트 |
판독값, 시스템 구성 및 테스트 스크립트를 메모리 스틱에 저장하여 쉽게 전송할 수 있습니다. |
| 내장된 LXI/이더넷, GPIB 및 USB 인터페이스 |
테스트 시스템의 다른 장비와 쉽게 연결할 수 있습니다. |
| 프로그래밍 가능한 디지털 I/O 라인 14개 |
구성 요소 처리기 또는 기타 장비와 같은 외부 장치를 쉽게 제어할 수 있습니다. |
| 모델 |
최대 스위칭 채널 |
기타 특징 |
연결성 |
메인프레임 크기 |
카드슬롯 수 |
| 3706A-SNFP |
최대 576개 |
스위치 전용(DMM 제외, 전면 패널 디스플레이 및 키 패드 없음) |
GPIB/USB(TMC)/LAN(LXI) |
전체 랙, 2U |
6 |
| 33706A-S |
최대 576개 |
스위치 전용(DMM 제외) |
GPIB/USB(TMC)/LAN(LXI) |
전체 랙, 2U |
6 |
| 3706A-NFP |
최대 576개 |
통합형 DMM(전면 패널 디스플레이 및 키 패드 없음) |
GPIB/USB(TMC)/LAN(LXI) |
전체 랙, 2U |
6 |
| 3706A |
최대 576개 |
통합형 디지털 멀티미터 (DMM) |
GPIB/USB(TMC)/LAN(LXI) |
전체 랙, 2U |
6 |
