HIOKI의 배터리 테스터는 디팩토 스탠다드(사실상 표준)으로서 세계의 리튬 이온 배터리의 품질 검사를 35년간 리드해 왔습니다.

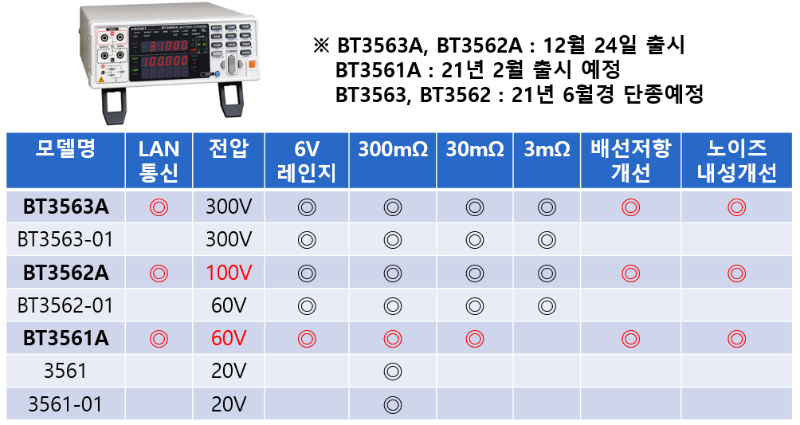

오랜시간 고객들로 부터 사랑받아 온 BT3563, BT3562 모델은 올해 6월경 단종 예정입니다

대신  리튬이온 배터리의 자동검사를 더욱 간편하고 빠르게 검사 할 수 있는 신제품으로

BT3561A / BT3562A / BT3563A  모델이 출시 되었습니다.

HIOKI는 이번에 "배터리 하이테스터 BT3561A, BT3562A, BT3563A"를 발매했습니다.
HIOKI의 배터리 테스터는 디팩토 스탠다드(사실상 표준)으로서 세계의 리튬 이온 배터리의 품질 검사를 35년간 리드해 왔습니다. 최근 이 모델을 개선해 리뉴얼하였습니다. 기존 제품이 가진 고정밀 계측 외에도, 측정 에러 발생에 의한 자동 검사 라인의 정지를 피하기 위해 경로 저항의 허용 범위를 개선했으며, 정전기 내성도 대폭 향상시켰습니다. 이에 따라 자동 검사 시스템 구축이 보다 원활해지고, 가동 중 다운타임도 대폭 줄어들게 됩니다.
또한 다채널 전환기인 스위치 메인프레임 SW1001, SW1002와결합함으로써 측정 오차가 작고 신뢰성이 높은 다채널 측정이 실현됩니다.
생산량이 급증하고 있는 리튬 이온 배터리의 품질 검사의 효율 향상에 크게 기여합니다.

■ 개발의 배경
현재, 리튬 이온 배터리는 스마트폰부터 EV(전기 자동차), 전력 계통의 대형 축전지까지, 여러 기기들의 동력원으로써 수요가 급증하고 있어, 사회적인 가치도 향상하고 있습니다.고품질 배터리를 대량으로 공급하기 위해서, 배터리 생산 공장에서는 고정밀 검사 라인의 고속화·자동화가 추진되고 있습니다. 그 때문에, 다채널 자동 검사 시스템의 구축과 생산 라인의 다운 타임의 절감이 요구되고 있습니다. 배터리 생산 공장의 이러한 과제를 해결하기 위해서 기존제품의 설계를 재검토해, 자동 검사 시스템 탑재에 최적인 제품을 개발했습니다.
당사는 장기경영방침 "비전 2030"을 통해 전 세계 고객과 함께 지속가능한 사회를 만드는 데 기여하는 것을 목표로 하고 있습니다. 효율적인 생산은 제조 프로세스에서의 CO2 배출량 절감으로도 이어집니다. 게다가 질이 좋은 배터리는 재활용이 가능하기 때문에, 최종적으로는 리튬 이온 배터리의 라이프 사이클 전체에서의 CO2 배출량의 절감을 기대할 수 있습니다.

■ 특징
1. NEW : 대규모 자동 검사 시스템 구축이 간단해진다
신제품의 가장 큰 특징은 기존 제품에 비해 경로 저항(측정기와 검사 대상의 배터리를 연결하는 경로의 저항 성분)에 대한 허용치가 3배로 개선되었다는 점입니다.

경로 저항에는 시스템 구축에 필요한 케이블이나 릴레이(여러 배터리를 측정할 때 측정기와 배터리의 연결을 자동으로 전환하는 것)에 포함된 배선 저항이나 프로브 선단이 마모되면 발생하는 접촉 저항이 있습니다.이러한 경로 저항이 일정치를 초과하면 측정 에러가 발생하여 생산라인이 정지하거나 경로 저항을 억제하기 위한 시스템 구축 비용과 공수를 들일 필요가 있어 현장 작업에 지장을 초래했습니다.이번 허용치의 대폭적인 개선에 따라 경로 저항의 영향에 의한 라인 스톱 및 구축 공수가 줄어들게 되므로 특히 대규모 자동 검사 시스템에서 보수 관리를 위한 러닝 코스트를 대폭 절감할 수 있습니다.

또 다채널 측정을 실현하기 위해서는 릴레이를 사용한 전환기판을 제작할 필요가 있었지만, 번거롭고 측정오차가 생기기 쉬워 정밀도가 높은 계측에 적합하지 않았습니다. 당사의 다채널 전환기인 스위치 메인프레임 SW1001, SW1002는 시스템에 간단히 탑재할 수 있으며 측정 오차가 작고 신뢰성 높은 다채널 측정을 실현합니다.

2. NEW : 정전기에 의한 고장을 방지하고 다운타임을 발생시키지 않는다
배터리는 반송 중에 대전(전기를 띠다)합니다.그 배터리를 검사하면 대전한 정전기에 의해 측정기 고장으로 이어지게 됩니다.신제품에서는 정전기 내성을 대폭 향상시켰습니다. 입력부에 ±30kV의 정전기가 인가되어도 고장나지 않으므로 측정기 고장으로 인한 다운타임을 발생시키지 않습니다.
※ 시험 조건 : ±30kV IEC1000-4-2 접촉 방전

  ↑ 정전기에 의한 측정기 고장 이미지

3. NEW : LAN 인터페이스를 표준 탑재
LAN 인터페이스와 RS-232C 인터페이스를 표준 탑재하고 있습니다. PLC(기계를 자동적으로 제어하는 장치)를 이용한 제어 기기와의 연결에도 유연하게 대응할 수 있습니다.

4. NEW : 기존제품의 대체가 원활
기존 제품과 완전한 호환성이 있어 생산 현장에서 대체 작업이 원활합니다.

측정기 교체 작업으로 인한 다운타임이 발생하지 않습니다.

5. 생산 과정에서 필수적인 검사를 고정밀도로 측정
리튬 이온 배터리의 성능을 검사하기 위한 내부 저항 측정(AC-IR)과 안전성을 검사하기 위한 개방 전압 측정(OCV)을 고정밀로 동시 측정할 수 있습니다.
리튬 이온 배터리는 사용 용도에 따라 여러 개의 셀을 연결시킨 팩전지, 모듈전지의 형태로 활용됩니다.하지만 셀의 품질에 편차가 있으면 모듈화 했을 때 본래의 성능이 발휘되지 않을 가능성이 있기 때문에 셀 단계에서 균일한 품질로 생산되는 것이 중요합니다. 정확하게 효율적으로 계측하는 것으로, 초기 단계에서의 셀의 편차가 줄어들고, 긴 수명과 안전한 모듈 전지, 팩 전지의 보급에 공헌합니다.

■ 주요 용도 / 고객
　리튬 이온 배터리의 제조 프로세스에서의 품질 검사, 출하 검사 공정, 수입 검사 공정
　고성능 리튬 이온 배터리셀의 제조사, 배터리팩의 제조사, 생산설비 제조업체 등

■ 제품
　배터리 하이테스터 BT3561A (60V까지의 소형 팩용)
　배터리 하이테스터 BT3562A (100V까지의 중형 팩용)
　배터리 하이테스터 BT3563A (300V까지의 대형 포장용)
　스위치 메인프레임 SW1001 (3 슬롯)
　스위치 메인프레임 SW1002 (12 슬롯)
　※스위치 메인프레임을 사용하기 위해서는 멀티플렉서 모듈 SW9001 또는 SW9002가 필요합니다.
