7 시리즈 DPO는 비할 데 없는 신호 충실도, 높은 유효비트 수(ENOB), 낮은 노이즈, 낮은 지터, 빠른 측정 처리량 및 수상 경력에 빛나는 Tektronix® 사용자 인터페이스를 제공하여 고속 직렬, 고에너지 물리 및 주요 RF 응용 분야의 심화되는 요구 사항을 충족하는데 이상적입니다.
8~25GHz의 대역폭을 가지며 TekConnect™ 프로브와 호환됩니다.

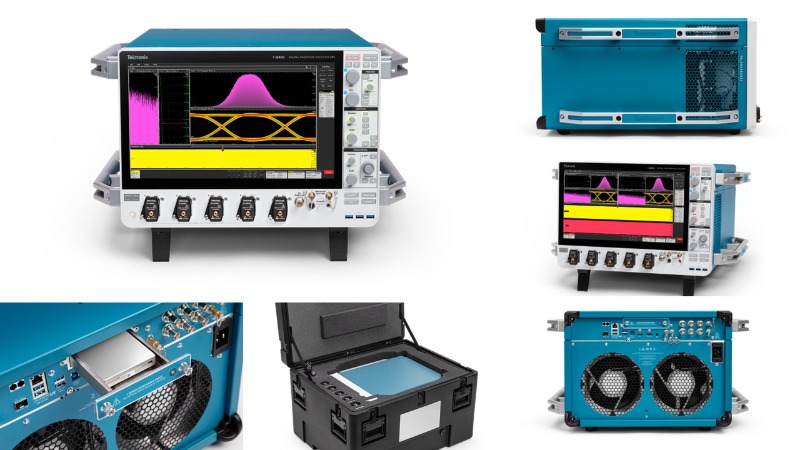

7 시리즈 DPO를 알아보세요
1. TekScope의 직관적인 UI로 사용법을 빠르게 익힐 수 있습니다.
2. 최저 노이즈와 최고 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요.
3. 강력한 측정 시스템
4. 지터 측정을 빠르고 정확하게 수행합니다.
5. 10배 더 빠른 데이터 전송으로 시간을 절약할 수 있습니다.
낮은 노이즈, 높은 유효비트 수(ENOB) - 비할 데 없는 측정 결과
7시리즈 DPO의 낮은 잡음과 높은 유효 비트수(ENOB)를 통해 테스트 허용 오차를 최대화하세요. 당사의 독자적인 Tek85 저소음 프리앰프, Tek79 10비트 ADC 및 고급 DSP 알고리즘을 통해 뛰어난 측정 정확도, 감도 및 정밀도를 경험할 수 있으며, 관심 신호를 더 정확하게 캡처하고 측정할 수 있습니다.
주요 특징
낮은 노이즈로 저진폭 신호를 해상도 높게 측정 [8GHz에서 523uV(0.10% FS)~25GHz에서 1.13mV(0.23% FS), 500mV 전체 스케일)
높은 유효 비트 수(ENOB) 덕분에 고해상도 신호 디지털화가 가능합니다. (8GHz에서 7.5비트 ~ 25GHz에서 6.5비트, 125GS/s, 500mV 전 스케일, 신호는 전 스케일의 90%)
QuietChannel 기술은 채널 손실을 보상하기 위해 활성 CTLE(연속 시간 선형 등화)를 활용하여 오실로스코프 신호 경로의 노이즈를 최소화합니다.
완전 자동 내장형 신호 경로 보정(SPC)은 사용자의 개입 없이 내부 게인, 오프셋, 주파수 응답을 조정하여 정밀한 신호 캡처와 높은 유효 비트 수(ENOB) 및 최적의 측정 정확도를 보장합니다.
