텍트로닉스 > 오실로스코프

최대 16비트의 수직 해상도로 아주 자세하게 볼 수 있습니다.

12비트 아날로그-디지털 컨버터는 고급 디지털 신호 처리 기능을 사용해서 최대 16비트의 수직 해상도를 제공합니다. 대형 신호에 섞인 작은 신호 세부 사항도 확인하고 측정할 수 있습니다.

지금 당장 필요한 제품을 구입하십시오. 다른 기능이 필요하면 추가할 수 있습니다.

성능

최대 2GHz 대역폭

최대 125M 포인트의 레코드 길이
디지털 입력

TLP058 로직 프로브는 각각 8개의 디지털 채널 제공
운영 체제

해당 범위에서 PC 소프트웨어를 실행하기 위한 Windows OS 추가
신호 발생

내장 임의/함수 발생기 추가
고급 분석

I2C, SPI, USB 2, 이더넷, CAN, LIN 등의 핵심 버스에 대한 시리얼 디코딩/트리거 지원

오토모티브 이더넷을 위한 자동화 컴플라이언스 테스트

고급 지터 분석

자동화된 파워 측정 및 분석

Application

임베디드 시리얼 버스 분석

자동 시리얼 버스 디코딩은 수동 디코딩에 비해 시간을 절약하고 오류를 없애는 데 효과적입니다. 시리얼 버스 트리거링 및 검색 기능을 통해 시스템 레벨 문제 해결을 위해 이벤트를 격리할 수 있습니다.

주요 특징

I2C, SPI
USB 2.0, 이더넷
CAN, CAN FD, LIN, FlexRay, SENT
I2S,/LJ/RJ/TDM
ARINC 429, MIL-STD-1553

자동차 시리얼 버스 분석

자동차 디자이너는 ECU, 센서 및 액추에이터 간에 오류 없는 통신을 위해 시리얼 버스를 활용합니다. 아울러 시스템의 동기화된 보기를 얻기 위해 CAN, CAN FD, LIN, FlexRay 디코딩 및 트리거링이 장착된 5 시리즈 MSO도 활용할 수 있습니다. 하이 스피드 버스(High Speed Bus) 전문가가 아니더라도, 자동화된 오토모티브 이더넷 컴플라이언스 제품군을 사용하여 표준에 맞는지 테스트해 볼 수 있습니다.

지터 분석

모든 임베디드 시스템 및 디지털 통신 링크의 핵심에는 클럭이 있습니다. 지터 및 기타 클럭 왜곡은 시스템 작동에 영향을 줄 수 있으며 적절한 분석 도구가 없으면 근본 원인을 알아내기 어려울 수 있습니다.

주요 특징

표준 위상 노이즈, TIE 및 주파수 도표 및 히스토그램
지터 분해 및 클럭 복구 기능을 포함하는 고급 분석 옵션

파워 일렉트로닉스

자동화된 파워 측정 및 분석 패키지를 사용하여 안정적이고 반복 가능한 파워 품질, 고조파, 스위칭 손실, 안전 동작 영역 측정 등을 수행할 수 있습니다. 또한 최대 8개의 고해상도 채널과 사용 가능한 다양한 프로브를 갖춘 5시리즈 MSO는 전원 공급기 시퀀스를 평가하고 3위상 전력 컨버터를 분석하는 데 이상적입니다.

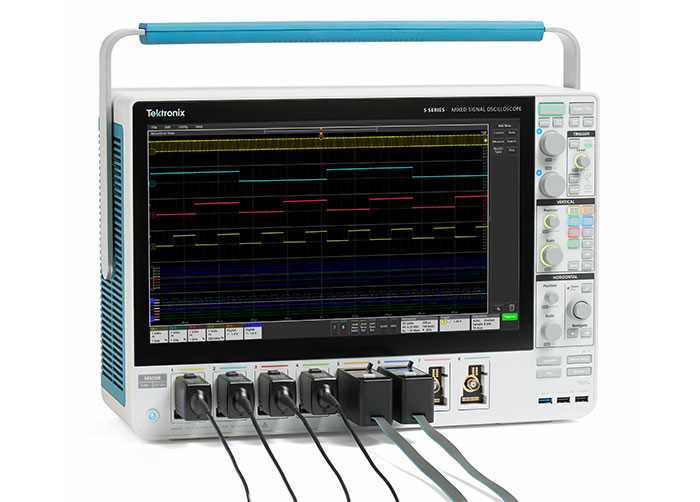

	MSO54	MSO56	MSO58
FlexChannel	4	6	8
최대 아날로그 채널	4	6	8
최대 디지털 채널	32	48	64
대역폭(rise time)	350MHz(1.15ns), 500MHz(800ps), 1GHz(400ps), 2GHz(225ps)
DC 획득 정확도	2 GHz models, 50 Ω: ±1.2%, (±2.0% at ≤ 1 mV/div), derated at 0.1 %/°C above 30°C 2 GHz models, 1 MΩ: ±1.0%, (±2.0% at ≤ 1 mV/div), derated at 0.1 %/°C above 30°C < 2 GHz models, 50 Ω, 1 MΩ: ±1.0%, (±2.0% at ≤ 1 mV/div), derated at 0.1 %/°C above 30°C
ADC 분해능	12bits
수평 분해능	8 bits @ 6.25 GS/s 12 bits @ 3.125 GS/s 13 bits @ 1.25 GS/s (High Res) 14 bits @ 625 MS/s (High Res) 15 bits @ 312.5 MS/s (High Res) 16 bits @ ≤125 MS/s (High Res)
샘플링 속도	모든 아날로그/디지털 채널에서 6.25GS/s
레코드 길이(기본)	모든 아날로그/디지털 채널에서 62.5M 포인트
레코드 길이(옵션)	모든 아날로그/디지털 채널에서 125M 포인트
파형 캡처 속도	>500,000 wfms/s
임의 파형 발생기 (옵션)	최대 50MHz 출력에서 13개의 지정된 파형 타입
DVM	4자리 DVM(제품 등록 시 무료)
주파수 카운터	8자리 주파수 카운터(제품 등록 시 무료)

Vertical system - 아날로그 채널
대역폭 선택	20MHz, 250MHz and Full
입력 커플링	DC, AC
입력 임피던스	50 Ω ± 1% 1 MΩ ± 1% with 14.5 pF ± 1.5 pF (2 GHz models) 1 MΩ ± 1% with 13.0 pF ± 1.5 pF (< 2 GHz models)
입력 정확도 범위	1 MΩ 500 µV/div to 10 V/div in a 1-2-5 sequence 50 Ω 500 µV/div to 1 V/div in a 1-2-5 sequence
최대 입력 전압	50 Ω 5 V_RMS, with peaks ≤ ±20 V (DF ≤ 6.25%) 1 MΩ 300 V_RMS, CAT II derate at 20 dB/decade from 4.5 MHz to 45 MHz and 14 dB/decade from 45 MHz to 450 MHz. > 450 MHz, 5 V_RMS
Position range	±5 divisions
Offset accuracy	±(0.005 X \|offset - position \| + DC balance)
Crosstalk(Channel isolation), typical	≥ 100:1 at ≤ 100 MHz and ≥ 30:1 at > 100 MHz, up to the rated bandwidth for any two channels having equal Volts/div settings
DC balance	0.1 div with DC-50 Ω oscilloscope input impedance (50 Ω BNC terminated) 0.2 div at 1 mV/div and 500 μV/div with DC-50 Ω oscilloscope input impedance (50 Ω BNC terminated) 0.2 div with DC-1 MΩ oscilloscope input impedance (50 Ω BNC terminated)

Vertical system - 디지털 채널
채널 수	TLP058 설정 시 8개 디지털 채널 입력
Vertical 분해능	1 bit
Maximum input toggle rate	500MHz
Minimum detectable pulse width, typical	1 ns
Thresholds	One treshold per digital channel
Threshold range	±40 V
Threshold resolution	10mV
Threshold accuracy	± [100 mV + 3% of threshold setting after calibration]
Input hysteresis, typical	프로브팁에서 130mV
Input dynamic range, typical	30 V_pp for F_in ≤ 200 MHz, 10 V_pp for F_in > 200 MHz
Absolute maximum input voltage, typical	±42 V peak.
Minimum voltage swing, typical	400 mV peak-to-peak
Input impedance, typical	100 kΩ
Probe loading, typical	3 pF

Horizontal system
Time base range	200ps/div to 1000s/div
Sample rate range	1.5625 S/s to 6.25 GS/s (real time) 12.5 GS/s to 500 GS/s (interpolated)
Record length range	Standard 1 kpoints to 62.5 Mpoints in single sample increments Option 5-RL-125M 125 Mpoints
Maximum duration at highest sample rate	10ms(표준), 혹은 20ms(옵션)
Time base delay time range	-10 divisions to 5000s
Deskew range	-125 ns to +125ns with a resolution of 40ps
Aperture uncertainty	≤ 0.450 ps + (10e-12 X Measurement Duration)_RMS, for measurements having duration ≤ 100 ms
Delay between analog channels, full bandwidth, typical	≤ 100 ps for any two channels with input impedance set to 50 Ω, DC coupling with equal Volts/div or above 10 mV/div
Delay between analog and digital FlexChannels, typical	< 1 ns when using a TLP058 and a TPP1000/TPP0500B with no bandwidth limits applied.
Delay between any two digital FlexChannels, typical	320ps
Delay between any two bits of a digital FlexChannel, typical	160ps

Trigger system
Trigger modes	Auto, Normal, and Single
Trigger coupling	DC, AC, HF reject (attenuates > 50 kHz), LF reject (attenuates < 50 kHz), noise reject (reduces sensitivity)
Trigger holdoff range	0 ns to 20 seconds
Trigger level ranges	±5 divs from center of screen
Trigger frequency counter	8자리 주파수 카운터(제품 등록 시 무료)
Trigger types	Edges, Pulse Width, Timeout, Runt, Window, Logic, Setup&Hold, Rise/Fall time, Sequence, Parallel Bus, I2C Bus(Option 5-SREMBD), SPI Bus(Option 5-SREMBD), RS-232/422/485/UART Bus(Option 5-SRCOMP), CAN Bus(Option 5-SRAUTO), LIN Bus(Option 5-SRAUTO), FlexRay Bus(Option 5-SRAUTO), USB2.0 LS/FS/HS Bus(Option 5-SRUSB2), Ethernet Bus(Option 5-SRENET), Audio(I2S, IJ, RJ, TDM) Bus(Option 5-SRAUDIO)

Acquisiton system
Sample	Acquires sampled values
Peak Detect	Capture glitches as narrow as 640 ps at all sweep speeds
Averaging	From 2 to 10240 waveforms
Envelope	Min-max envelope reflecting Peak Detect data over multiple acquisitions
High Res	Applies a unique Finite Impulse Response (FIR) filter for each sample rate that maintains the maximum bandwidth possible for that sample rate while preventing aliasing and removing noise from the oscilloscope amplifiers and ADC above the usable bandwidth for the selected sample rate. High Res mode always provides at least 12 bits of vertical resolution and extends all the way to 16 bits of vertical resolution at ≤ 125 MS/s sample rates.
FstAcq	FastAcq optimizes the instrument for analysis of dynamic signals and capture of infrequent events by capturing >500,000 wfms/s.

Physical characteristics
Dimensions	309mm(H) X 454mm(W) X 204mm(D)
Weight	11.4kg

Option
5-RL-125	채널 당 125Mpoints로 레코드 길이 확장
5-WIN	Windows 10 OS SSD 장착
5-AFG	임의 함수 발생기 장착
5-SRAUDIO	Audio(I2S, LJ, RJ, TDM)
5-SRAUTO	Automotive(CAN, LIN, FlexRay)
5-SRCOMP	Computer(RS-232/422/485/UART)
5-SREMBD	Embedded(I2C, SPI)
5-SRNET	Ethernet(10Base-T, 100BASE-TX)
5-SRUSB2	USB(USB2.0 LS, FS HS)
5-DJA	Advanced Jitter and Eye Analysis
TLP058	8-Channel general purpose logic probe. Includeds accessory kit.
