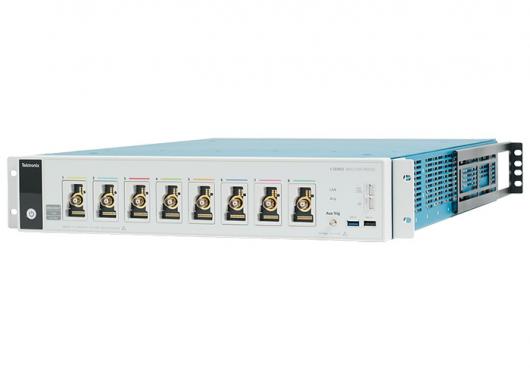

오실로스코프를 교체하고 기존 랙 공간에 6배 더 많은 채널을 제공하십시오. 5시리즈 MSO LP는 한 채널당 적은 비용으로 공간 절약형 2U장비에 8채널과 보조 트리거 입력을 제공합니다. 각 8개의 FlexChannel 입력은 아날로그 채널 1개 또는 디지털 채널 8개로 사용할 수 있습니다.

Hi-fi 캡쳐 및 고품질 데이터

1GHz 아날로그 대역폭, 모든 채널에서 6.25GS/s의 샘플링 속도, 125M 레코드 길이를 제공하는 5시리즈 MSO LP는 최고의 신호 무결성을 정확한 파형 데이터를 캡쳐할 수 있는 성능을 제공합니다.

12비트 수직 해상도 및 1GHz에서 ENOB 7.6비트로 이전보다 자세하게 신호 파악 가능

Screenshot 2018-03-19 at 14.07.37.png

12비트 아날로그-디저털 변화기는 전형적인 8비트 ADC가 제공하는 수치보다 16배 높은 수직 해상도를 제공합니다. 대형 신호 속의 작은 신호 세부 사항도 측정할 수 있습니다.

설계에서 제조 테스트까지 간편하게 전환

설계 시 개발한 정확히 동일한 소프트웨어 및 테스트 루틴을 프로덕션에서도 사용할 수 있어 업무가 간소화됩니다. 15.6인치 HD 디스플레이 및 손가락 터치로 확대하는 털치스크린의 벤치탑 5 시리즈 MSO를 설계 검증을 위해 사용합니다. 이후, 제조 단계에서도 소형의 LP 버전을 사용하여 정확히 동일한 테스트를 수행합니다.

제품 특징

8개의 FlexChannel 입력 - 최대 아날로그 8채널(디지털 0채널)
~ 디지털 64채널(아날로그 0채널)
대역폭 : 1GHz
샘플링 속도 : 실시간 6.25GS/s, 보간 500GS/s
레코드 길이 : 125M 포인트
파형 캡쳐 속도 : 500,000 파형/s 초과
12비트 ADC (고해상도 최대 16비트)
FastFrame : 초당 최대 5,000,000 파형의 트리거 속도를 지원하는 세그먼트화된 메모리 획득 모드
임의/함수 발생기 : 50MHz 파형 발생
디지털 전압계 : 4 digits AC RMS, DC 및 DC+AC RMS 전압 측정
트리거 주파수 계수기 : 8 digits

Specification

	MSO58LP, MSO58LPGSA
FlexChannel 입력	8
최대 아날로그 채널	8
최대 디지털 채널	64
대역폭 (계산된 상승 시간)	1GHz(400ps)
DC 게인 정확도	50옴, 1M옴 : ±1.0%, (1mV/div 이하에서 ±2.0%)
ADC 해상도	12비트
수직 해상도	8비트 @ 6.25GS/s 12비트 @ 3.125GS/s 13비트 @ @ 1.25GS/s(고해상도) 14비트 @ 625MS/s(고해상도) 15비트 @ 312.5MS/s(고해상도) 16비트 @ 125MS/s(고해상도)
샘플링 속도	모든 아날로그/디지털 채널에서 6.25GS/s(160ps 해상도)
레코드 길이	모든 아날로그/디지털 채널에서 125M 포인트
파형 캡처 속도	>500,000wfms/s
임의/함수 발생기(옵션)	최대 50MHz 출력에서 13개의 미리 정의된 파형
DVM	4 Digits DVM (제품 등록 시 무료)
트리거 주파수 계수기	8 Digits 주파수 계수기(제품 등록 시 무료)

수직 시스템 - 아날로그 채널

대역폭 선택 20MHz, 250MHz 및 1GHz

입력 커플링 DC, AC

입력 임피던스
50Ω±1%

1MΩ±1%, 13.0pF±1.5pF 포함

유효 비트(ENOB), 일반

고해상도 모드, 50Ω, 90%

전체 화면의 10MHz 입력

1GHz - 7.6

500MHz - 7.9

350MHz - 8.2

250MHz - 8.1

20MHz - 8.9

오프셋 범위, 최소값
500㎶/div - 63mV/div : ±1V(50Ω), ±1V(1MΩ)

64mV/div - 999mV/div : ±10V(50Ω), ±10V(1MΩ)

1V/div - 10V/div : ±10V(50Ω), ±100V(1MΩ)

오프셋 정확도 ±(0.005 X |오프셋 - 위치| + DC 균형)

수직 시스템 - 디지털 채널
채널 수	설치된 TLP058 당 디지털 입력 8개(D7-D0)(아날로그 채널 1개와 상쇄)
수직 해상도	1비트
최대 입력 전환 속도	500MHz
감지 가능한 최소 펄스폭, 일반	1ns
임계값	디지털 채널당 임계값 1개
임계값 범위	±40V
임계값 분해능	10mV
임계값 정확도	±[교정 후 임계값 설정의 100mV + 3%]
입력 히스테리시스, 일반	프로브 팁에서 100mV
입력 동적 범위, 일반	Fin≤ 200MHz의 경우 30Vp-p, Fin>200MHz의 경우 10Vp-p
절대 입력 전압 준수, 일반	± 42V 피크
최소 전압 범위, 일반	400mV 피크-피크
입력 임피던스, 일반	100kΩ
프로브 부하, 일반	2pF

수평 시스템
시간축 범위	200ps/div ~ 1,000s/div
샘플 속도 범위	1.5625S/s ~ 6.25GS/s(실시간) 12.5GS/s ~ 500GS/s(보간)
레코드 길이 범위 (표준)	단일 샘플 증분에서 1k포인트 - 125M 포인트
가장 높은 샘플링 속도의 최대 기간	20ms
시간 기반 지연 시간 범위	-10 구간에서 5,000s
지연 시간 보정 범위	40ps 해상도로 -125ns ~ +125ns
시간축 정확도	≥1ms 시간 간격에 대해 ±2.5 x 10-6
두 디지털 FlexChannel 간 지연, 일반	320ps
디지털 FlexChannel 유형의 임의 2비트 간 지연, 일반	160ps

트리거 시스템
트리거 모드	자동, 일반 및 싱글
트리거 커플링	DC, AC, HF제거(50kHz 초과 감쇠), LF제거(50kHz 미만 감쇠), 노이즈 제거(감도 감소)
트리거 홀드오프 범위	0ns ~ 20초
트리거 주파수 계수기	8 Digits(제품 등록 시 무료)
트리거 유형	에지, 펄스 폭, 타임아웃, 런트, 윈도우, 로직, 셋업 앤 홀드, 상승/하강 시간, 시퀀스, 병렬 버스 등

획득 시스템
샘플링	샘플링된 값 획득
피크 탐지	최대 640ps와 같이 좁은 글리치(glitch)도 모두 스윕 속도로 캡처합니다.
평균화	2 ~ 10,240 파형
엔벨로프	최소 - 최대 엔벨로프는 여러 획득에 걸쳐 피크 감지 데이터 반영
고해상도	해당 샘플링 속도에서 가능한 최대 대역폭을 유지하면서도, 앨리어싱을 방지하고 오실로스코프 증폭기 및 ADC에서 노이즈를 제거하면서 샘플링 속도에서 사용 가능한 수준 이상의 대역폭을 유지하는 각 샘플링 속도에 고유한 FIR(유한 임펄스 응답)필터를 적용합니다. 고해상도 모드는 항상 12비트 이상의 수직 해상도를 제공하고 125MS/s이하의 샘플링 속도에서 16비트의 수직 해상도로 항상 확장합니다.
FastAcq	고속 획득은 500,000wfms/s 보다 빠른 속도로 캡처하여 동적 신호 분석 및 특수한 이벤트를 포착하기 위한 장비를 최적화함
롤 모드	자동 트리거 모드일 때 40ms/div 보다 느린 시간축 속도로 디스플레이 전체에서 오른쪽에서 왼쪽으로 롤링 동작을 통해 순차적 파형 포인트를 스크롤합니다.
FastFrame	Acquisition memory divided into segments. Maximum trigger rate > 5,000,000waveforms per second Minimum frame size = 50 points Maximum Number of Frames : For frame size ≥ 1,000 points, maximum number of frames = record length / frame size, For 50 point frames, maximum number of frames = 950,000

파형 측정
커서 유형	파형, 수직 막대, 수평 막대, 수직/수평 막대
자동 측정	한 번에 개별 측정 배지로 또는 측정 결과 테이블에 한꺼번에 36개가 제한 없이 표시 될 수 있음
진폭 측정 기능	진폭, 최대, 최소, 피크 대 피크, 포지티브 오버슈트, 네거티브 오버슈트, 평균, RMS, AC RMS, 사이틀 RMS, 탑, 베이스 및 구역
타이밍 측정	기간, 주파수, 단위 간격, 데이터 속도, 포지티브 펄스 폭, 네거티브 펄스 폭, 스큐, 지연, 상승 시간, 하강 시간, 위상, 상승 회전율, 하강 회전율, 버스트 폭, 포지티브 듀티 사이클, 네거티브 듀티 사이클, 시간 외부 레벨, 설정 시간, 보류 시간, 기간 N-주기, 높은 시간 및 낮은 시간
지터 측정	TIE 및 위상 노이즈
측정 통계	평균, 표준 편차, 최대값, 최소값 및 채우기 통계를 현재 획득 및 모든 획득 둘 다에 대해 사요할 수 있습니다.
기준 레벨	자동 측정을 위한 사용자 정의 가능한 기준 레벨은 퍼센트나 다른 단위로 지정할 수 있습니다. 기준 레벨을 모든 측정에 대해 전역으로, 소스별로 또는 각 측정에 대해 고유하게 설정할 수 있습니다.
게이팅	한 획득 내에서 화면 또는 파형 커서 중 하나를 사용하여 측정을 위해 특정 항목을 분리합니다. 게이팅을 모든 측정에 대해 적역으로 또는 각 측정에 대해 고유하게 설정할 수 있습니다.
측정 도표	시간 추이, 히스토그램 및 스펙트럼 도표를 모든 표준 측정에 대해 사용할 수 있습니다.

파형 연산
연산 파형 수	무제한
산술	파형 및 스칼라 더하기, 빼기, 곱하기, 나누기
대수 수식	파형, 스칼라(scalars), 사용자 조정 변수 및 파라메트릭 측정 결과와 같은 광범위한 대수 수식을 정의합니다. 복잡한 등식을 사용하여 연산을 수행합니다.
연산 기능	반전, 미분, 적분, 제곱근, 지수, 대수 10, 대수 e, 절대값, 상한, 하한, 최소, 최대, 도, 라디안, 사인, 코사인, 탄젠트, 역사인, 연코사인 및 역탄젠트
관계	부울린 비교 결과 >,<,≥,≤,＝,≠
로직	AND, OR, NAND, NOR, XOR, EQV
필터링 기능	사용자 정의 가능한 필터로, 사용자는 필터의 계수가 포함된 파일을 지정합니다.
FFT 기능	스펙트럼 진폭 및 위상 및 실제/가상 스펙트럼
FFT 수직 단위	진폭 : 선형 및 로그 위상 : 도, 라디안, 그룹 지연

검색
검색 수	무제한
검색 유형	긴 레코드를 검색하여 에지, 펄스 폭, 타임아웃, 런트 펄스, 윈도우 위반, 로직 패턴, 셋업/홀드 위반, 상승/하강 시간 및 버스 제어 이벤트를 비롯하여 사용자가 지정한 모든 조건이 발생하는 모든 경우를 찾습니다.

입력/출력 포트
DisplayPort 커넥터	20핀 DisplayPort 커넥터
DVI 커넥터	29핀 DVI-D 커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결
VGA	DB-15 암 커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결
외부 기준 입력	타임 베이스 시스템은 외부 10MHz 기준(±4ppm)으로 위상 잠금할 수 있음
USB 인터페이스	장비 전면의 2개 USB 호스트 포트 : 1개 USB2,0 고속 포트 및 1개의 USB3.0 초고속 포트 장비 후면의 4개 USB 호스트 포트 : 2개 USB2.0 고속 포트 및 2개의 USB3.0 초고속 포트 USBTMC 지원을 제공하는 장비 후면의 1개 USB3.0 초고속 장치 포트
이더넷 인터페이스	10/100/1000Mb/s
보조 출력	후면 패널 BNC 커넥터 출력은 오실로스코프가 트리거 할 때, 내부 오실로스코프 기준 클럭이 출력할 때 또는 AFG 동기 펄스 시 포지티브 또는 네거티브 펄스 출력 신호를 제공하도록 구성할 수 있습니다.
보조 트리거 입력	연결 : 전면 패널 SMA 커넥터 입력 임피던스 : 50옴 최대 입력 : ≤5Vrms
Kensington 스타일 잠금 장치	후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결됩니다.

물리적 특성
전원	소비 전력 : 최대 400와트 소스 전압 : 50Hz ~ 60Hz ±10%에서 100~240V ±10% 400Hz ±10%에서 115V ±10%
크기	87.3(H) * 432(W) * 605.7(D) mm
무게	11.6kg
냉각	적정 냉각에 대한 공간 요구 사항은 장비 왼쪽 및 오른쪽에서 50.8mm입니다. 공기는 장비를 통과해서 왼쪽에서 오른쪽으로 흐릅니다.
랙 마운트 구성	2U
